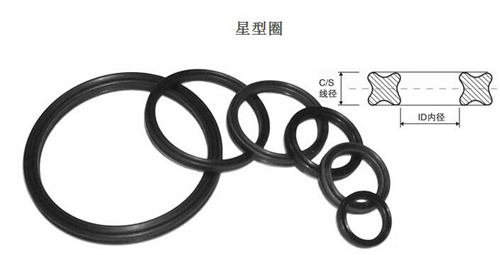

一、概述 星形密封圈是四唇口密封，形狀類似X，因此又稱為X形圈。它是在O形圈基礎上性能又作了改進和提高，其標準尺寸完全與美國AS 568 A標準的O形圈相同。可代替大部分O形圈場合。
二、優點： -與O形圈相比，由于星形密封圈在密封唇之間形成潤滑容腔，具有較小的摩擦阻力，啟動阻力。 -由于它的飛邊位置在截面的凹處，所以密封效果好。 -非圓形截面，避免在往復運動時產生滾動。
三、技術數據 星型密封圈的應用范圍很廣。根據溫度、壓力和介質選擇合適的材料。為了使作為密封元件的星形密封圈適應給定應用場合，就應考慮所有的工作參數間的相互制約。 在確定應用規范時，必須考慮到峰值溫度、連續工作溫度以及運行周期。在旋轉場合，還必須考慮由于摩擦熱引起的溫升。
四、作用機理 星形密封圈是一種自緊密封型的雙作用密封元件。徑向與軸向上的力取決于系統的壓力，隨著壓力的上升，星形密封圈的壓縮變形會增大，總的密封力隨著提高，從而形成可靠的密封。
五、如何選擇星形密封圈若已知軸孔的直徑，則依據下列準則選擇合適的星形密封圈：
1．靜密封或往復直線運動： 孔用密封：星形密封圈的內徑尺寸應當與溝槽相適應，或小于溝槽外徑尺寸2%左右。因為預壓縮產生的預壓緊力可以有效地防止星形密封圈的扭曲。 軸用密封：星形密封圈的內徑尺寸應等于或適當大于軸的外徑尺寸約0.2～0.3mm，也可相對軸的外徑尺寸大1%，由此，密封圈可以更容易地安裝，同時獲得更長的使用壽命。
2．旋轉密封：星形密封圈的內徑應比被它密封的軸徑約大2～5%。因為密封圈用在旋轉運動時會摩擦發熱，而彈性體受熱后會收縮（焦耳效應）。為了使密封圈能有潤滑和可靠工作，必須選用內徑比軸徑大的星形圈。
通常，較小截面的密封圈可以滿足靜密封的需要，反之，較大截面的密封圈應選來用于滿足動密封的要求。
在高壓或存在較大擠出間隙的情況下，須選用硬度較高的橡膠材料。最好的方式是加PTFE背托環。以防高壓擠出破壞。
六、材料 材料為邵氏A70的丁腈橡膠N70，其它材料可參照O形圈所用的材料。
